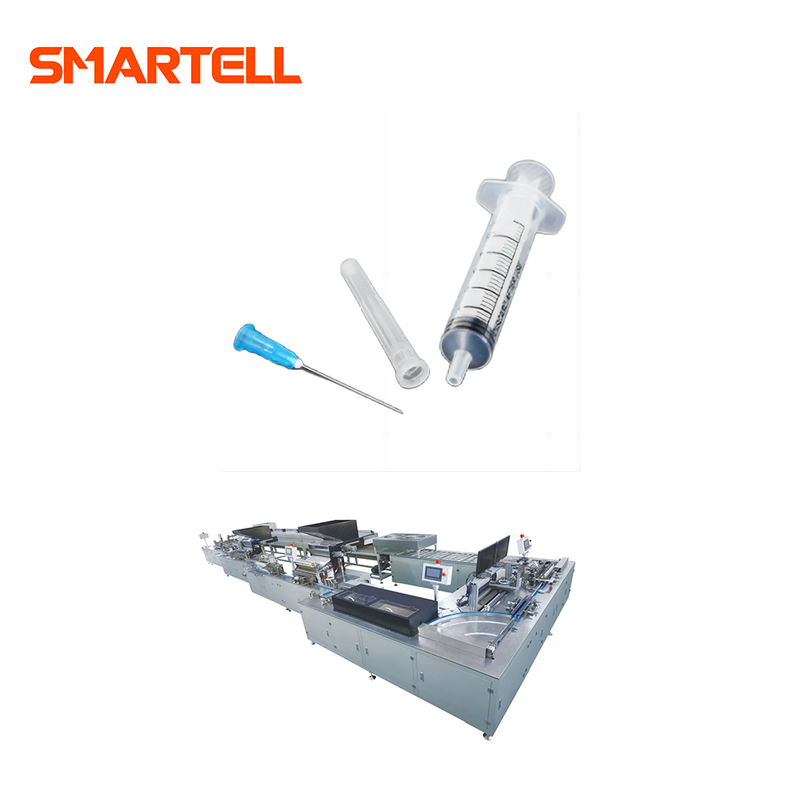

全自动皮下针组装机
简介
本机用于一次性针头的针座、套管、帽的组装和粘合，包括在套管上涂油。该设备采用Keyence编程控制系统，面板采用触摸屏，操作方便。伺服电机涂布机构平稳、均匀。检测系统采用日本基恩士CCD图像系统，每秒45根高速检测不合格针，气动配置采用进口元件。全自动，可大大减轻操作人员的劳动强度。
工作原理
本机由安装轮毂工位、安装套管工位、涂胶工位、烘箱固化工位、涂硅油工位、装保护盖工位、压保护盖卸料工位组成。
1.轮毂安装位置：需要一名操作人员将后续夹具放置到指定位置，然后该装置将自动从料斗中分离出50个轮毂，并准确地将其倒入后续夹具中。
2.插管安装位置：需要一名操作员将以下夹具放置到指定位置，然后该装置将自动从料斗中分离出50根插管，并将其分别倒入毂中。
3、涂胶位置：该装置为自动。当该装置感应跟随夹具到来时，会自动引导跟随夹具进入工作位置，并在轮毂与插管的接合处涂上树脂胶。然后自动将下面的夹具送至烤箱入口处。吸收伺服电机作圆周运动。克服了气缸气压变化而造成的不良涂胶状态。
4、烘箱固化：该装置是自动的。将涂有树脂胶的下夹具放入烘箱后，在半小时后、120℃以下的条件下使树脂胶细化。
5、涂硅油 位置：该装置需要一名操作人员。将从烘箱中滑出的下一个夹具放置在夹板的指定位置上，并将夹板翻转。然后在每个插管的一半上涂上硅油。并通过观察硅油槽的气囊来检验针是否被树脂胶卡住。
6、防护帽安装位置：该装置需要一名操作人员。它将涂有硅油的以下夹具放入指定位置。将从料斗中分离出50个保护盖。并盖到轮毂上。这保证了在安装保护帽的过程中不会伤害针头。
7、保护压盖及卸料器位置。该装置是自动的。该装置检测到安装有保护帽的下夹具运行到指定位置时，会自动压紧各保护帽，并自动从下夹具上卸下最终针，同时收集到循环罐中。
